Perilex-aansluitingen spelen een cruciale rol bij het voeden van apparaten met een hoog stroomverbruik, vooral in keukens en industriële omgevingen. Wanneer je werkt met apparaten zoals elektrische fornuizen, zware ventilatiesystemen of andere apparatuur met een hoog wattage, is een goed begrip van perilex aansluiten van groot belang.

Deze uitgebreide gids biedt een grondig overzicht van de perilex aansluiting, van bekabeling tot het installeren van stopcontacten. Het zorgt ervoor dat het aansluiten van deze systemen duidelijk en eenvoudig is.

Wat is een Perilex Aansluiting?

Een perilex aansluiting is een gespecialiseerde elektrische connector die veel wordt gebruikt in Nederland en Duitsland, met name voor apparaten met een hoog vermogen. In tegenstelling tot standaard huishoudelijke stekkers, die doorgaans slechts twee of drie aansluitpunten hebben, beschikt de Perilex-connector over vijf aansluitingen. Dit ontwerp maakt het mogelijk om een driefasige stroomvoorziening te gebruiken of twee onafhankelijke 230V-circuits op te zetten.

Deze soort perilex aansluiting is onmisbaar voor apparaten die meer vermogen vereisen dan standaard 230V-stopcontacten. Om het echter veilig en effectief te installeren, moet men een goed begrip hebben van hoe het systeem functioneert en hoe je een perilex aansluiting correct moet aansluiten.

Perilex Aansluiten in de Meterkast

De meterkast is het startpunt voor het perilex aansluiten. Als je huis een driefasige of gesplitste fase-aansluiting heeft, komt de bekabeling vanuit deze locatie. Om ongelukken te voorkomen, moet je altijd de hoofdschakelaar uitschakelen voordat je begint.

Professionele elektriciens leggen vaak speciale circuits aan van de verdeelkast naar het Perilex-stopcontact. Deze opzet zorgt ervoor dat apparaten het benodigde vermogen ontvangen zonder andere circuits te overbelasten. Als je meterkast geen perilex aansluiting heeft, kan extra bedrading nodig zijn om een veilige installatie te garanderen.

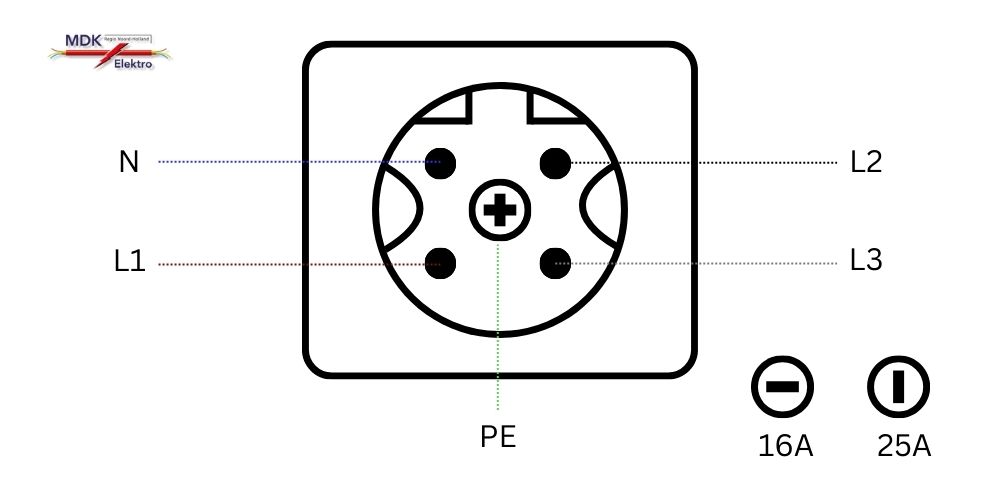

Perilex Aansluiting met 5 Draden

Het Perilex-systeem maakt gebruik van een configuratie met vijf draden voor het perilex aansluiten:

• L1, L2 en L3 (Bruin, Zwart en Grijs): Dit zijn de fasedraden die elektrische stroom leveren.
• N (Blauw): Dit is de nuldraad, die dient om de elektrische kringloop te sluiten.
• PE (Groen/Geel): Dit is de aardingsdraad, die cruciaal is voor veiligheid en bescherming tegen elektrische schokken.

De juiste aansluiting van deze kabels is van groot belang om kortsluiting of defecten in apparaten te voorkomen. Raadpleeg altijd het specifieke bedradingsschema van je apparaat om het perilex aansluiten correct uit te voeren.

Verschillende Faseringen bij Perilex Aansluiting

Alt: Verschillende Faseringen bij Perilex Aansluiting

Een perilex aansluiting kan worden geconfigureerd voor verschillende fase-instellingen, afhankelijk van de specifieke elektrische behoeften:

• Enkelfase 2x230V: Deze configuratie gebruikt twee fasedraden (L1 en L2), een nuldraad en een aardingsdraad, wat het geschikt maakt voor diverse toepassingen in woningen.
• Driefase 400V: Deze opstelling maakt gebruik van alle drie de fasedraden en levert meer vermogen, ideaal voor industriële of zwaarbelaste apparaten.

Het kiezen van de juiste configuratie is essentieel en hangt af van je elektrische systeem en de behoeften van het apparaat. Als je twijfelt over de juiste opstelling, is het altijd raadzaam om een professional in te schakelen voor advies over de perilex aansluiting.

Perilex-stekker Aansluiten

Bij het bedraden van een Perilex-stekker, volg een systematische aanpak om veiligheid en functionaliteit te waarborgen. Begin met het openen van de stekkerbehuizing en het identificeren van elke terminal die is toegewezen aan specifieke draden. Verwijder voorzichtig de isolatie van de uiteinden van de draden om ze voor te bereiden op aansluiting.

Vervolgens steekt u de gestripte uiteinden in hun respectieve sleuven binnen de stekker. Zorg ervoor dat je de schroeven stevig aandraait om de draden op hun plaats te houden, zodat er geen blootgesteld koper zichtbaar is buiten de verbindingen.

Na het monteren van de stekker is het cruciaal om deze voor gebruik te testen om te verifiëren of de bedrading correct is. Deze stap zorgt voor een veilige werking en voorkomt mogelijke elektrische gevaren.

Wat is een Perilex-stopcontact?

Een perilex aansluiting bevat ook een stopcontact, het vrouwelijke deel van de bijbehorende stekker. Het heeft vijf contactpunten die overeenkomen met de bedrading van de stekker. Deze stopcontacten worden meestal in muren of verdeelkasten geïnstalleerd om een veilige verbinding van apparaten met hoog vermogen te waarborgen.

Een opvallend kenmerk van het Perilex-stopcontact is het vergrendelingsmechanisme, dat helpt om onbedoelde loskoppelingen te voorkomen en de veiligheid tijdens gebruik te verbeteren. Bij het installeren van een perilex aansluiting is het essentieel om de juiste kleurcodering van de draden te volgen om een veilige en effectieve installatie te garanderen.

Perilex-stopcontact Aansluiten op een 2x230V Groepenkast

Om een perilex aansluiting aan te sluiten op een 2x230V groepenkast, volg je deze stappen:

1. Veiligheid eerst: Schakel de stroom uit om een veilige werkomgeving te garanderen.
2. Bekabeling: Leg speciale bekabeling van de groepenkast naar de locatie van de perilex aansluiting.
3. Aansluitingen: Verbind de L1- en L2-draden met de bijbehorende zekeringen in de groepenkast.
4. Nul- en aarddraad: Sluit de nul- en aarddraad stevig aan op de daarvoor bestemde aansluitingen.
5. Installatie: Bevestig het stopcontact op zijn plaats.
6. Testen: Test de spanning om te bevestigen dat alles correct functioneert.

Een correcte installatie is van cruciaal belang bij het perilex aansluiten. Het biedt de stabiele verbinding die nodig is voor apparaten met hoog vermogen en zorgt voor veiligheid en efficiëntie.

Lees ook: Groepenkast vervangen: Alles wat je moet weten

Kleuren van Elektrische Draden in Perilex

De kleurcodering van draden is essentieel voor een veilige en effectieve perilex aansluiting. Elke kleur correspondeert met een specifieke functie:

• Bruin (L1): De eerste fase, verantwoordelijk voor het voeren van stroom.
• Zwart (L2): De tweede fase, gebruikt in driefase-installaties.
• Grijs (L3): De derde fase, voor verdeling van het vermogen.
• Blauw (N): De nuldraad, die de elektrische kring sluit.
• Groen/Geel (PE): De aardingsdraad, cruciaal voor veiligheid.

Deze configuratie is gebruikelijk in commerciële keukens en industriële omgevingen, waar hogere spanningen gebruikelijk zijn. Vanwege de verhoogde risico’s die gepaard gaan met deze systemen, is het cruciaal om extra voorzichtig te zijn. Als je twijfelt over het installatieproces, is de veiligste optie om een professionele elektricien te raadplegen.

Het correct aansluiten van Perilex-componenten is essentieel voor veiligheid en optimale prestaties. Of je nu een stopcontact of stekker installeert of een verdeeldoos bedradt, het volgen van deze richtlijnen zal helpen om een veilige en efficiënte installatie te garanderen. Voor deskundige hulp, bezoek MDK Elektro.
